표에서 정착길이나 이음길이를 찾는 방법

철근의 정착길이를 구하는 식이나 이음길이를 구하는 식이 매우 복잡하기 때문에, 구조도면에서는 표의 형태로 각각의 값을 제시하고 있습니다. 따라서 표를 보고 해당하는 값을 잘 찾기만 하면 되는데 표가 복잡한 경우도 있어서, 이 값을 어떻게 찾는지 살펴보겠습니다.



▶ [이음과 정착] - 인장 이형철근의 정착길이

▶ [이음과 정착] - 표준갈고리를 갖는 이형철근의 정착길이

▶ [이음과 정착] - 인장 이형철근의 이음길이



표에서 이음길이를 찾는 방법

사실 이음길이는 정착길이를 산정하는 방법에서 나온 것이기 때문에 이음길이를 찾는 방법이나 정착길이를 찾는 방법이나 모두 동일합니다. 따라서 이음길이를 찾는 방법만 이해하시면 될 것 같습니다.

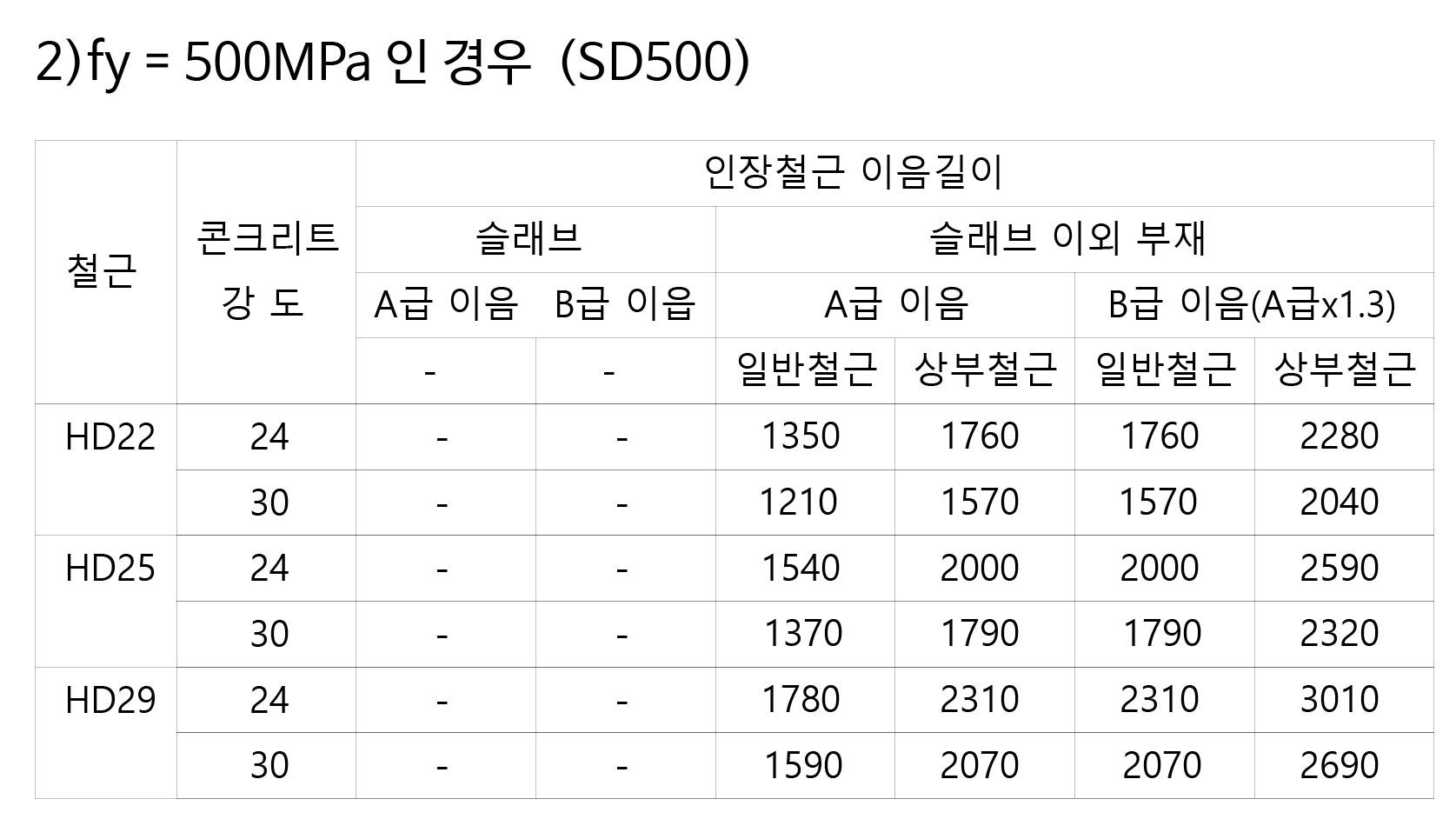

구조도면마다 일반주기사항을 작성하는 방법은 차이가 있습니다. 작성 방법이 통일되어 있으면 조금 더 나을 수 있겠지만 구조설계사무실별로 조금씩 다르게 작성합니다. 다음 사례는 철근의 항복강도를 기준으로 나타낸 사례입니다.



정착길이나 이음길이는 여러가지 조건에 따라 달라집니다. 철근의 항복강도, 철근의 지름, 콘크리트의 설계기준압축강도, 슬래인지 아닌지, 일반철근인지 상부철근인지...... 이제 이 표에서 이음길이 값을 어떻게 찾는지 살펴보겠습니다.



각 표를 보시면 가로축과 세로축에 각각의 조건을 나열해놓고 구분해서 찾을 수 있게 만들었습니다. 우선 사용되는 철근의 항복강도나 콘크리트의 설계기준 압축강도는 일반주기사항에서 찾으실 수 있습니다. 그리고 나머지 사항은 부재별 일람표에서 해당하는 값을 찾으시면 됩니다.



▶ [부재별 배근] - 구조도면에서 기둥의 표기 방법

▶ [부재별 배근] - 보 배근 1 - 상부 주근

▶ [부재별 배근] - 보 배근 2 - 하부 주근

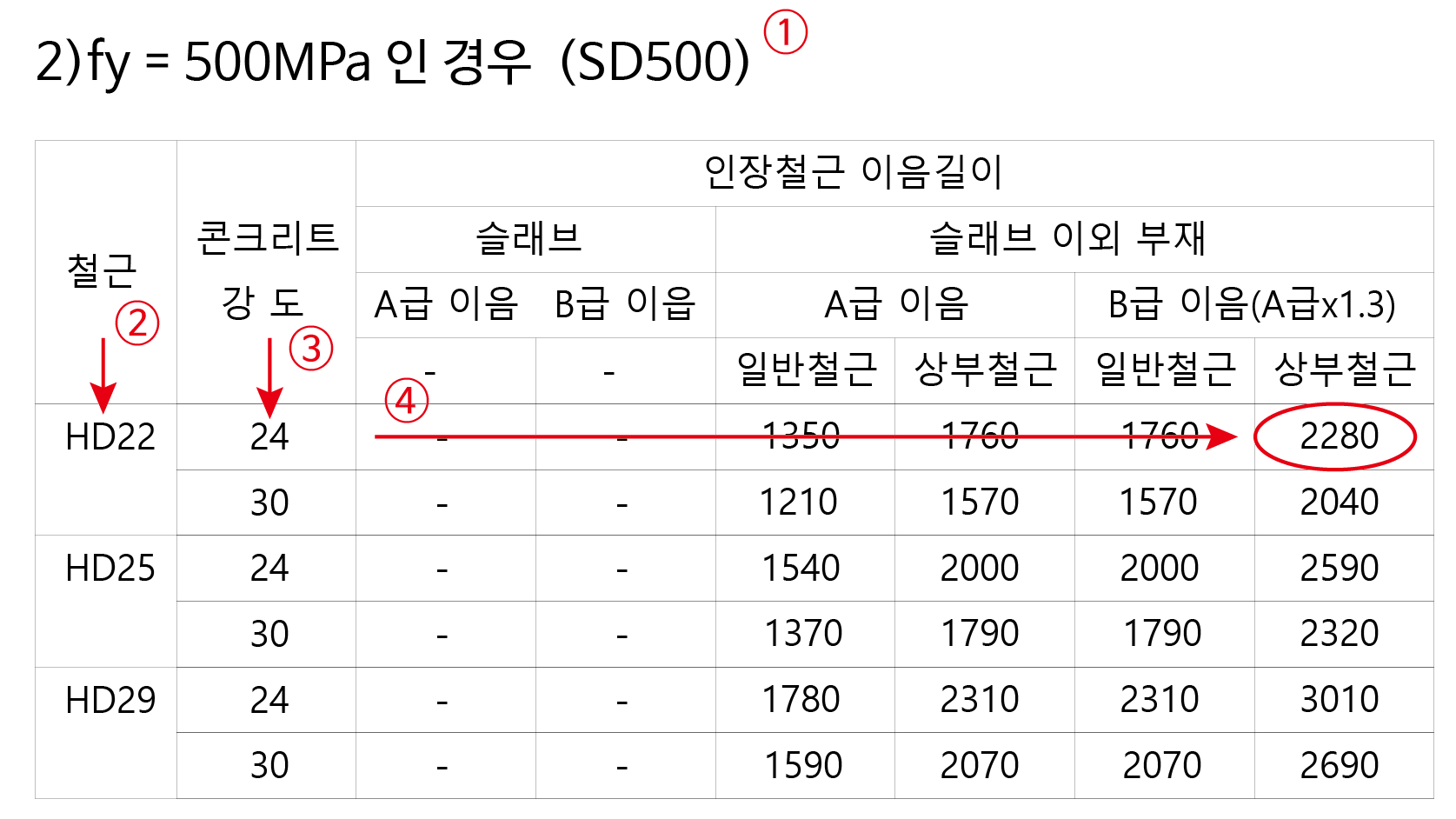

예를 들어 다음과 같은 조건일 때 보 상부근의 이음길이를 구해보겠습니다.

 - 철근의 항복강도 500Mpa ①

 - 상부근의 지름은 HD22입니다. ②

 - 콘크리트 설계기준 압축강도는 24MPa ③

 - 보 주근의 이음은 B급 이음을 대부분 적용합니다. ④

 - 보 상부근은 상부철근의 이음길이를 적용 ④



따라서 해당조건 옆에 붙인 번호를 따라 표에서 값을 찾으면 2280을 찾을 수 있습니다. 이 2280만큼 보 상부 철근을 겹쳐서 이어야 합니다.





만일 주근이 25mm라면 이음길이는 2590이 될 것입니다.

표의 형태가 달라지면 찾는 순서가 달라질 수 있지만 각각의 조건을 잘 구분해서 보시면 쉽게 찾으실 수 있을거라고 생갑합니다.

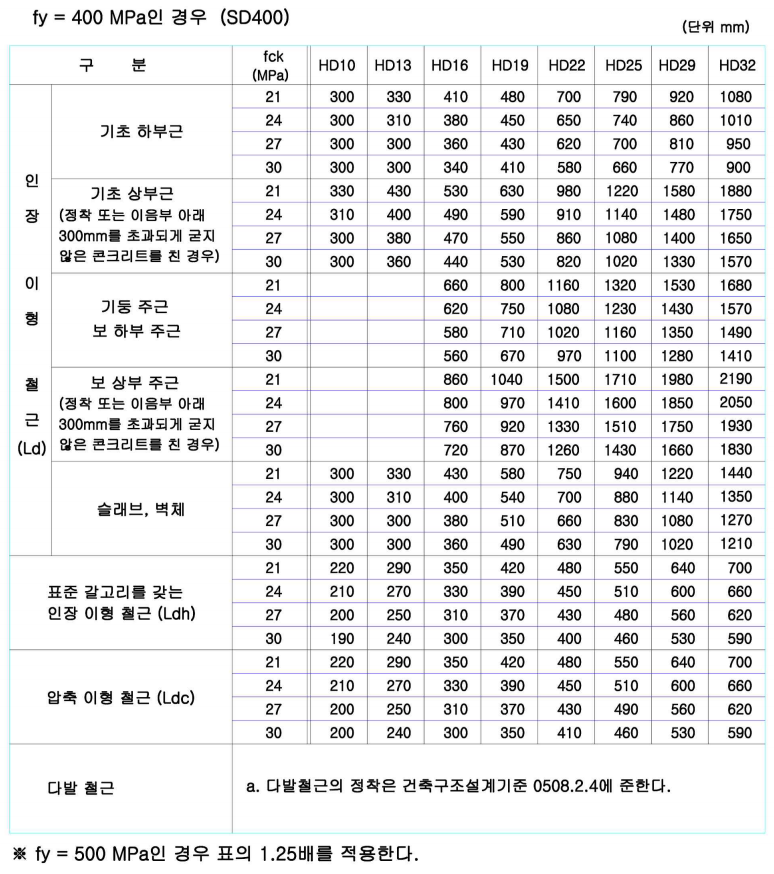

다음은 부재별로 이음길이를 제시한 구조도면의 사례입니다.





위 표에서 값을 찾는다면 1,830에서 1.25배를 적용해야 하니까,

1,830×1.25 = 2,287.5 → 2,290을 적용할 수 있습니다.



참고로 정착길이를 계산하는 표는 다음과 같습니다.
