단차가 있는 슬래브의 배근

슬래브에는 필요에 따라 단차를 만들 수 있습니다. 그런데 단차가 클 경우 철근의 복원력이 작용할 수 있기 때문에 철근을 배치할 때 주의해야 합니다.



▶ 슬래브 배근

▶ 슬래브 개구부 보강



단차의 크기에 따라 보강하는 방법은 다음과 같습니다.

단차가 75mm 이하 또는 t/4일 때

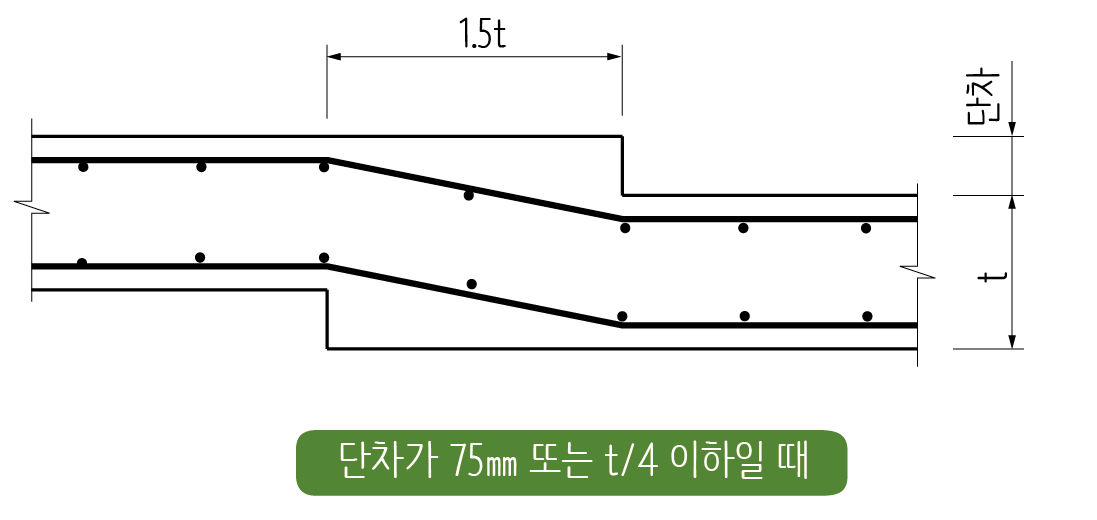

단차의 크기가 작으면 슬래브 철근을 구부려서 배근해도 무방합니다.

단차가 150mm 이하이면서 t 이하일 때

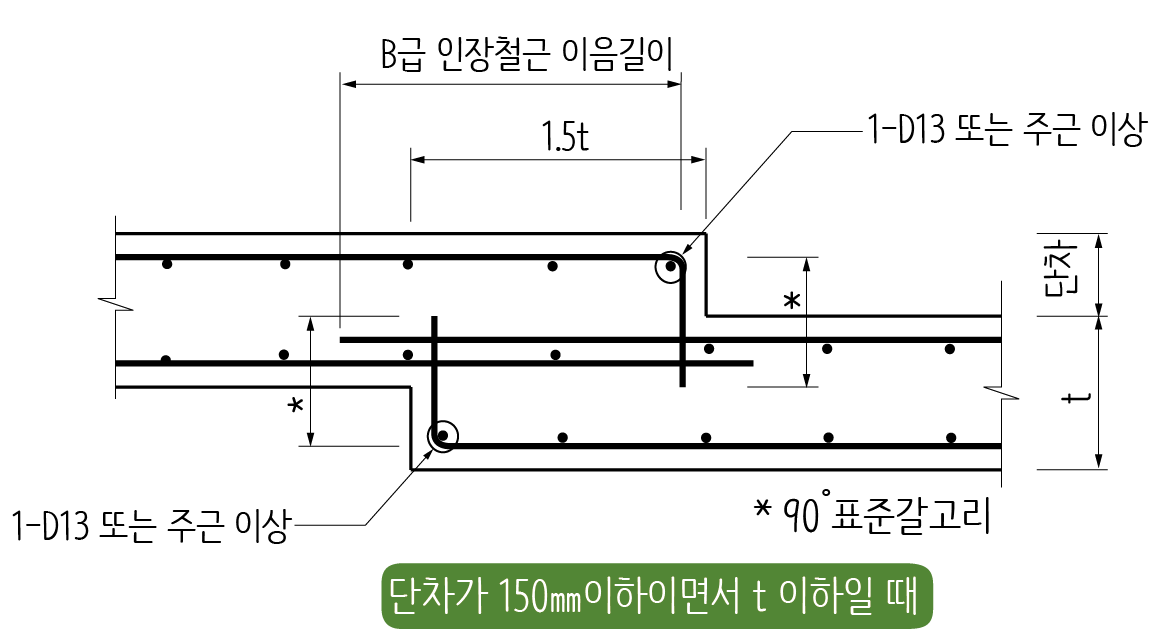

이 때 철근을 구부려서 배치하면 철근의 복원력이 작용하여 단차가 있는 부위의 콘크리트에 균열이 발생하거나 파괴될 우려가 있습니다. 따라서 단차가 있는 부위에서 철근을 절단한 후 교차배근해야 한다.

▶ 인장 이형철근의 이음길이

▶ 인장 이형철근의 정착길이

▶ 표준갈고리를 갖는 이형철근의 정착길이



단차가 t보다 크고 2t 이하일 때

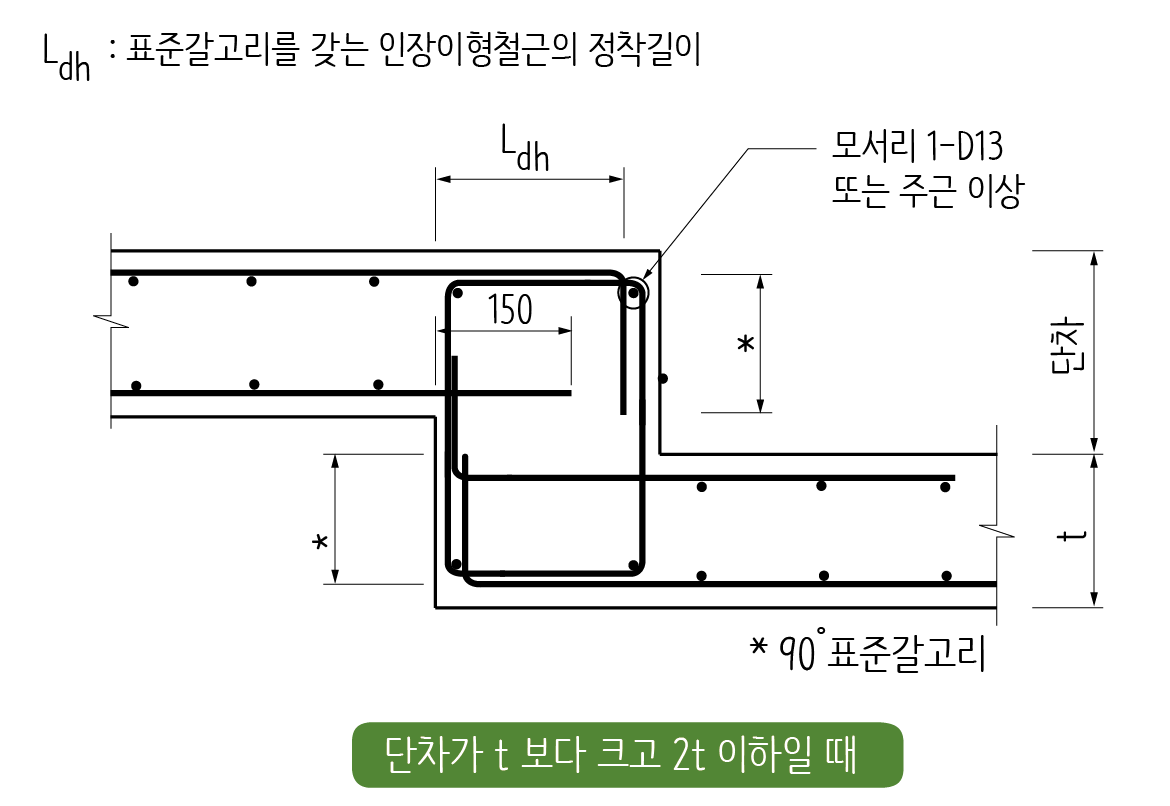

이 때는 슬래브 상부근에 90˚표준갈고리를 설치해서 정착한 다음, 단차가 있는 부위를 폐쇄형 스터럽을 만들어서 슬래브 철근의 배근 간격으로 배치해야 합니다.



슬래브 중앙부에서 단차가 있을 경우에는 슬래브 하부근도 90˚표준갈고리를 설치해서 정착해야 합니다.

만일 단차가 슬래브 두께의 2배 이상이면 구조설계자와 협의해서 배치합니다.



▶ 폐쇄형스터럽 만들기
