철근상세도 - 보

콘크리트 표준시방서에는 철근은 철근상세도에 따라 견고하게 조립하도록 규정하고 있습니다. 건축법이나 건설기술진흥법에서도 설계도면만 가지고 시공하기 어려울 경우에는 시공상세도면 혹은 상세시공도면을 작성하여 공사를 진행하도록 규정하고 있습니다. 철근상세도는 어떻게 작성하는지 살펴보겠습니다.


철근상세도

콘크리트 표준시방서에서는 철근의 시공상세도면을 '철근상세도'라고 합니다. 이 명칭은 다양하게 쓰입니다. 표준시방서에서도 과거에는 ‘배근시공도’나 ‘철근가공조립도’라고 명명했었는데 지금은 '철근상세도'라고만 기술되어 있습니다. 현장에서는 ‘샵 드로잉(shop drawings)’이라는 명칭을 많이 사용하고 있습니다.

ACI(American Concrete Institute)에서도 철근콘크리트 구조물을 위한 구조도면을 엔지니어링 드로잉(engineering drawings)과 플레이싱 드로잉(placing drawing)으로 구분하고 있습니다. Engineering drawings은 구조설계를 표현하기 위하여 구조엔지니어가 작성하는 도면으로 실시설계 구조도면으로 정의할 수 있고, Placing drawings는 철근의 가공, 조립, 배치 등을 하기 위하여 각 배근 형태의 수량, 크기, 길이와 위치를 표현하는 도면으로 공사현장에서 철근공들이 작업하는데 필요한 도면으로 ‘철근상세도’라고 정의할 수 있습니다. Placing drawings에는 실시설계 구조도면에서 표현하는 1차적인 내용이나 시방서에서 다루는 내용은 포함하지 않고 다음 사항을 다룹니다.

①  철근을 가공하고 배근하는데 필요한 내용, 즉 각 가공형상별 수량, 크기와 위치
②  대표적인 철근 가공 형태(typical bar bends)
③  철근 고임재 및 간격재(wire bar supports)
④  철근과 철근 고임재 및 간격재의 배치 계획

이와 함께 현장 철근공이나 철근 가공조립, 운반, 수량 파악, 배치 등을 감독할 사람이 일하는 데 필요한 수량 산출서(a bill of materials)로서 바리스트(Bar list)를 명확히 규정하고 있습니다.

철근상세도에서는 구조도면보다 더 많은 정보를 표시하는데, 아직까지는 표준이 정해지지 않았습니다. 따라서 철근상세도를 표기하는 방법은 조금씩 달라질 수 있습니다. 여기서는 가공형상과 크기가 서로 다른 철근을 구분하기 위해 일련번호를 ①, ② , ……, ⑪을 붙이고 철근 개수, 재질, 지름, 간격, 총 길이, 형상 기호 순으로 나타내는 식으로 표현했습니다.


보 철근상세도

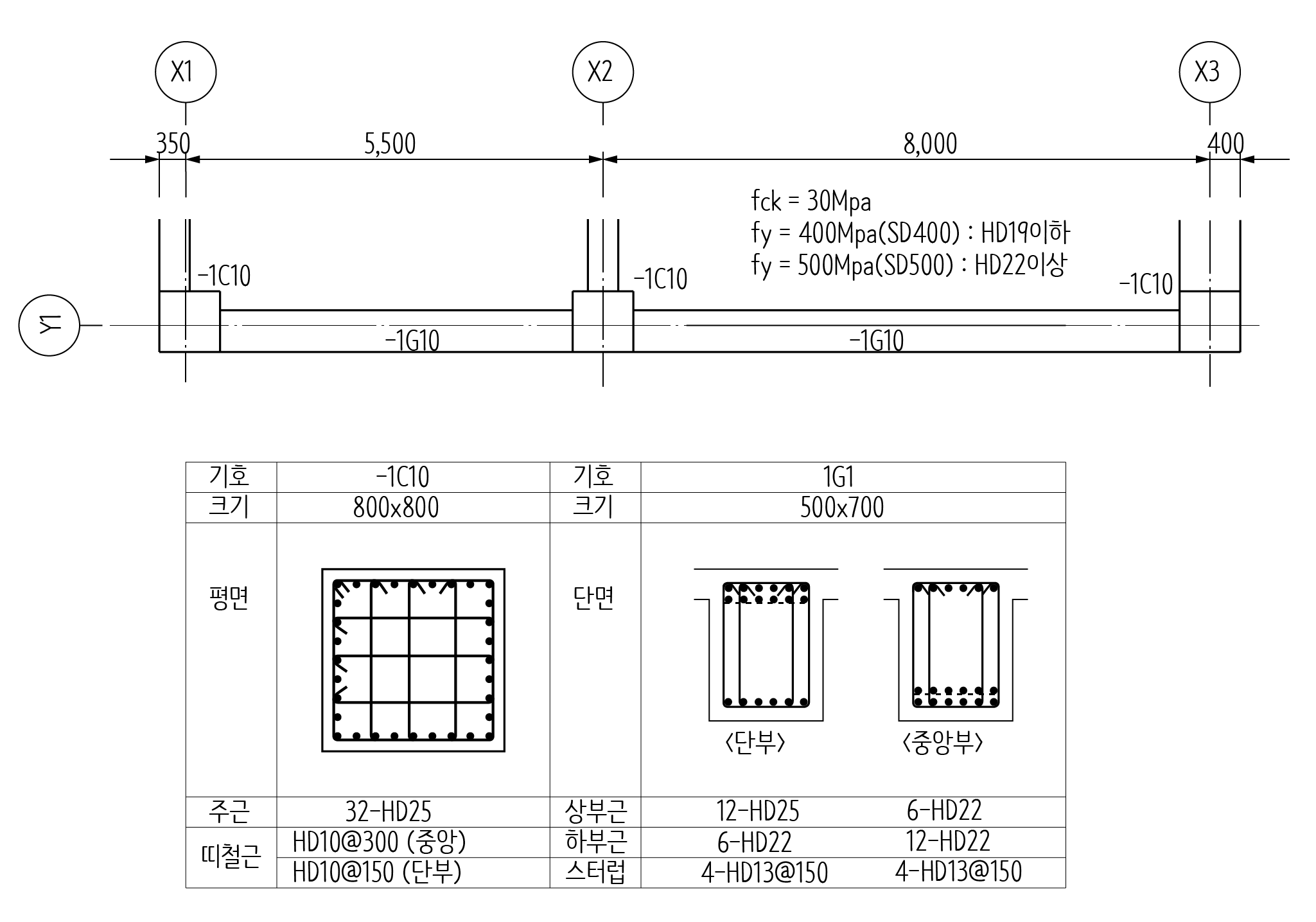

그럼 다음과 같은 구조도면에 보 철근상세도를 어떻게 그리는지 살펴보겠습니다.



보 철근을 배근하는 방법은 여기서는 다루지 않겠습니다. 배근 방법에 대해서는 다음 글을 참고하시기 바랍니다.

■ 보 배근 - 주근
■ 보 배근 - 주근 배치 기준
■ 보 배근 - 스터럽 배치

보에 배근해야 하는 철근을 자세히 나타내면 다음과 같습니다.



철근 길이의 단순화

구조기준에 따라 철근 길이를 산정하면 철근 길이가 mm 단위까지 계산되고 길이의 종류도 매우 다양하게 됩니다. 위 시례에서도 11번 철근의 길이는 각각 2293㎜으로, 6번 철근은 3488로 계산되었습니다.

그런데 현장에서는 mm 단위로 철근을 정확하게 절단한다는 것이 무의미합니다. 또 이렇게 수치가 복잡해지면 개수도 많아지고 가공작업도 복잡해집니다. 복잡하게 많은 철근을 찾아서 배근해야 하는 것도 어려워집니다. 따라서 가공 형상을 실무적으로 계산할 때는 가공길이를 단순화해서 나타내야 합니다.

그러면 가공길이를 어느 정도로 단순화해야 할까요? 현장에서는 보통 50mm나 100mm 단위로 올림해서 철근 길이를 단순화하는데 이것은 일률적으로 정하기가 어렵습니다. 현장마다 배근해야 하는 철근형상의 복잡도와 철근물량이 다르기 때문에 현장상황에 따라 달라질 것입니다. 그리고 철근 길이를 단순화하면 그 만큼 철근 수량이 증가하기 때문에 비용 부분도 고려해야 합니다.

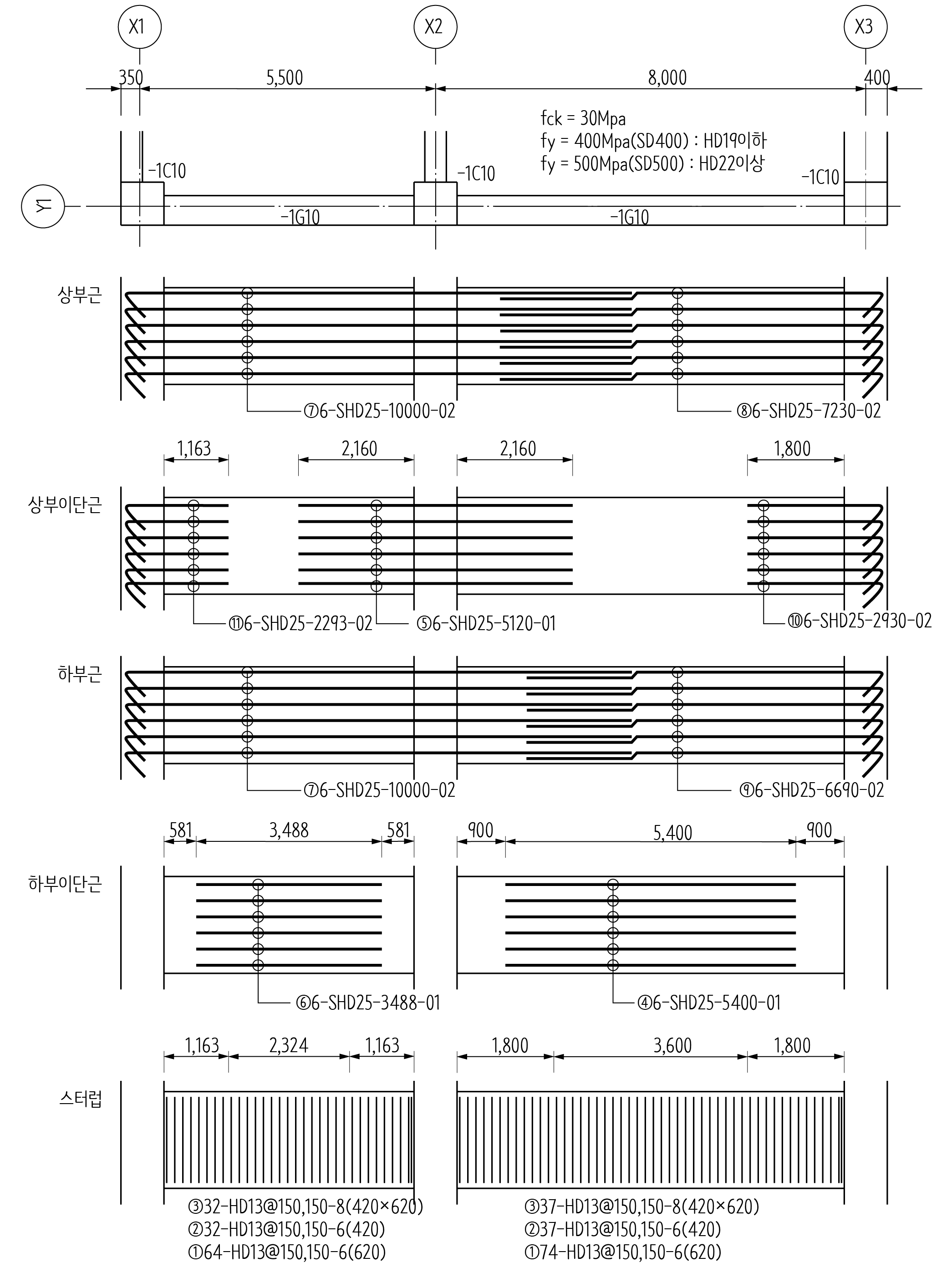

철근 길이를 단순화해서 철근상세도를 나타내면 다음과 같습니다.


참고로 예전에 한 회사로부터 참고로 받았던 형상기호를 참고로 올립니다.

▶ 철근형상기호 사례

철근형상기호.pdf

0.12MB

형상기호는 철근가공협회차원이나 국가표준으로 정해질 때가 올거라고 기대합니다.
