기둥의 내진 상세

지진이 수평방향으로 작용하면 보와 슬래브가 횡방향으로 이동하게 되고, 기둥의 위아래 부분은 엇갈리면서 미끄러지는 힘이 작용합니다. 따라서 기둥의 위쪽과 아래쪽에는 전단력이 작용하게 되고, 이 전단력에 대응하기 위해 띠철근을 더 많이 배치해야 합니다.



▶ 본문 내용은 유튜브로도 보실 수 있습니다.



구조도면 표기

예를 들어 다음과 같은 기둥이 있다고 가정해 보겠습니다.

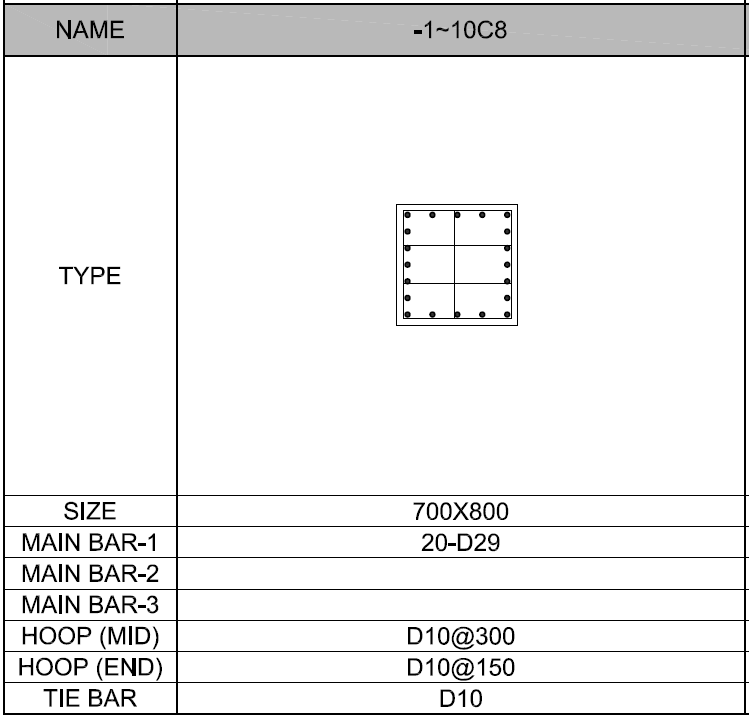

기둥 배근 사례



이 기둥에서 후프(HOOP)의 배근 간격은 중앙보(MID)와 단부(END)에서 각각 차이가 있습니다. 중앙부는 300 간격으로 배치해야 하지만, 단부는 150 간격으로 배치해야 합니다. 기둥 위아래에 전단력이 작용하기 때문에 단부에 띠철근을 더 많이 배치하고 있습니다.



내진상세

여기서 단부의 보강 구간을 정하는 방법이 조금 까다롭습니다.



보에서 스터럽을 배치할 때 단부 구간의 길이를 정하는 것과는 다르기 때문에 주의해야 합니다. 보는 스터럽을 배치할 때 단부 구간을 경간의 1/4지점까지로 정하고 있지만 기둥은 단부구간을 다르게 정합니다.

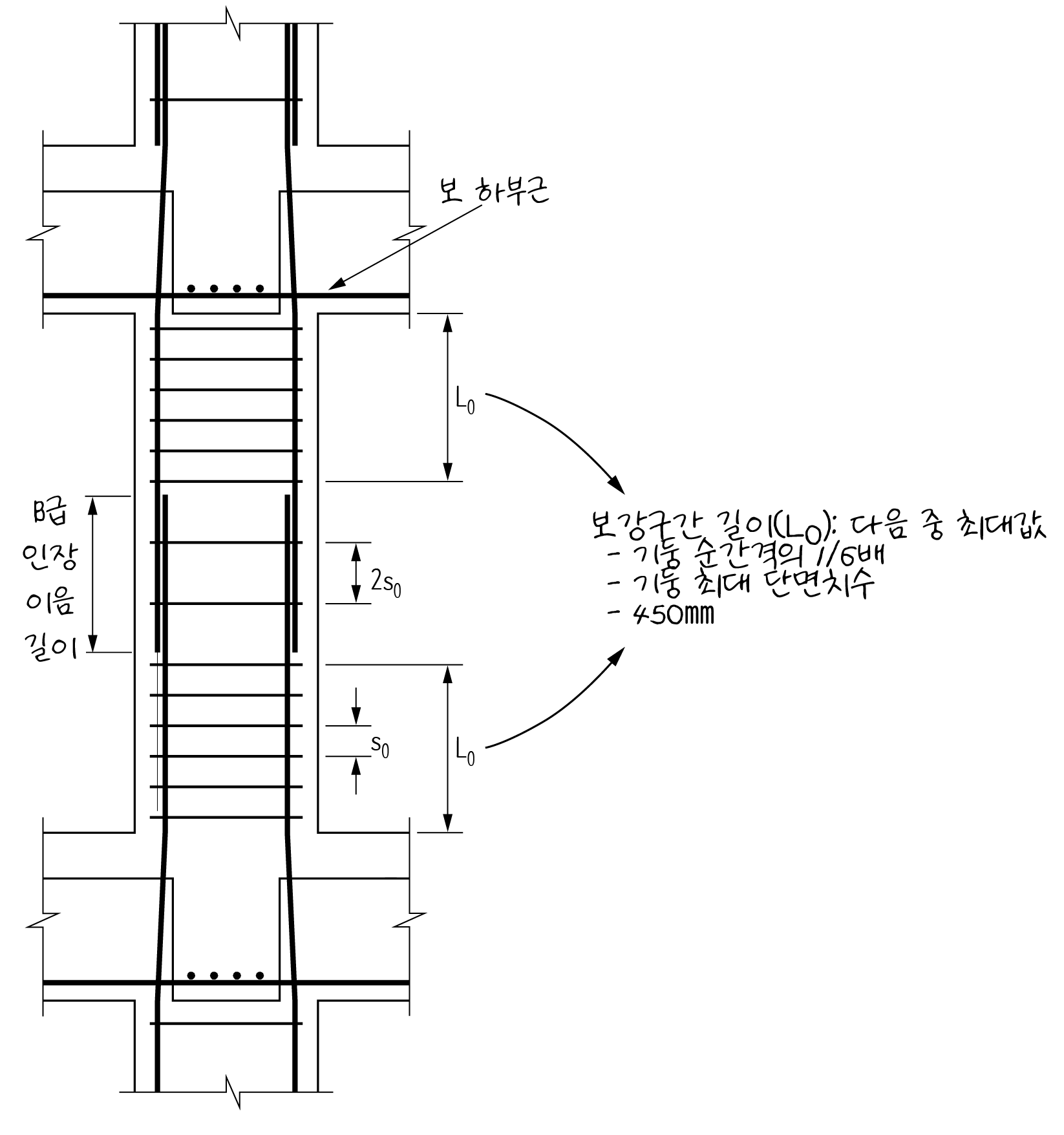

그림에서 볼 수 있는 것처럼 기둥은 기둥의 순간격과 최대단면치수를 고려해서 결정해야 합니다. 여기서 기둥 순간격은 기둥 아래에 있는 슬래브 윗면과, 기둥 위에 붙어 있는 보의 아랫면 사이의, 순수하게 기둥만 있는 부분을 말합니다.



예를 들어 위에 있는 -1∼10C8의 단부 보강구간 길이를 구해보겠습니다. 기둥 순간격을 확인하려면 단면도가 있어야 합니다. 예를 들어 10층에서 슬래브 바닥에서 보 밑면까지의 기둥 높이가 3,600mm 라고 가정해 보겠습니다.



1) 기둥 순간격의 1/6배 : 3,600/6 = 600
2) 기둥 최대 단면치수 : 700 × 800에서 800
3) 450

이 중에서 가장 큰 값은 800이기 때문에 단부 보강구간의 길이는 800으로 해야 합니다.
